x200s. Восстанавливаем батарею. Часть 1.

Не знаю зачем, но все же я это напишу.
Я не несу никакой ответственности за Ваше здоровье, Ваше оборудование, Ваше время.
Я вообще никакой ответственности не несу.
Я специально написал это маленьким шрифтом, чтоб Вам труднее было прочитать мое предупреждение.
А еще говорят, что батарейки взрываются.

Для успешной разборки и последующей сборки батареи нам нужны четыре вещи:

1. Знания
2. Инструмент
3. Деньги
4. Руки не из жопы Терпение.

Как устроена батарея (знания)

Внутри аккумуляторов для ThinkPad x200s установлены Li-Ion элементы питания (ячейки) 18650. Цифрами обозначен размер элемента: диаметр 18 мм, длина 65 мм.

Элементы имеют среднее напряжение 3,7 В, и емкость от 1300 mAh(уже не производятся). Samsung и Panasonic выпускают элементы емкостью 3000 mAh. Естественно чем выше емкость элемента - тем дольше будет работать батарея.

Ниже в таблице приведены параметры батарей, предназначенных для Thinkpad x200s и емкостные характеристики одного элемента.

Марка	Напряжение, V	Емкость, Ah	Емкость, Wh	Емкость одного элемента, mAh
43R9253	14,4 V	2,0 Ah	28,8 Wh	2000 mAh
43R9254	10,8 V	5,2 Ah	56,0 Wh	2600 mAh
43R9255	10,8 V	7,8 Ah	84,2 Wh	2600 mAh

Кроме элементов питания внутри батареи установлен контроллер заряда-разряда, собранный на микросхемах Texas Instrument BQ29330 и BQ8030

Схема подключения элементов батареи к контроллеру показана на рисунке.



Для общего развития можно ознакомится со следующими ссылками:

• http://sbs-forum.org/

• http://www.powergood.com.ua/forum/index.php - Форум чела, который со знанием дела занимается ремонтом ноутбучных батарей. Много толковой инфы. Хороший ФАК.

• http://www.instructables.com/id/Increase-the-capacity-runtime-of-your-laptop-bat/ - инструкция по увеличению емкости батареи ноутбука

• http://www.linuxjournal.com/content/rebuilding-laptop-battery - Статья в LinuxJournal о замене элементов питания в батарее ThinkPad


Покупка новых элементов (деньги)

Элементы продаются отдельно. Но в России их цена завышена. Самое выгодное предложение я нашел здесь: http://notebooksale.ru/ntbf.php. Но лучше покупать на ебае: и выбор больше, и цена ниже. Элементы бывают с уже приваренными ламелями и без них. Первые предпочтительнее, чтобы при пайке не перегревать корпус элемента.

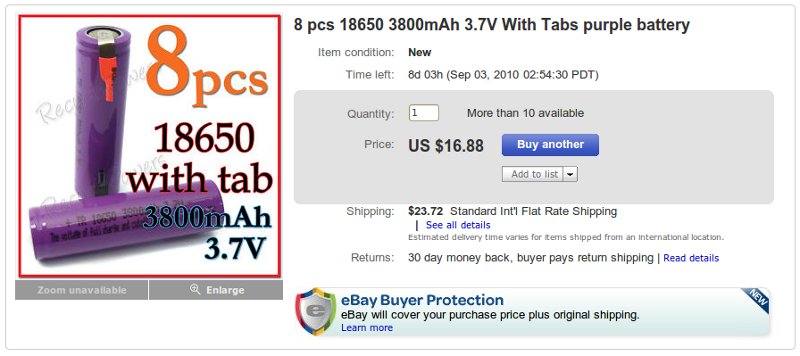

Я заплатил на ебае 40 долларов США за 8 элементов 18650 емкостью 3800 mAh каждый.
Как потом оказалось реальная емкость элемена составляла 2200 mAh.

Инструмент

Очень важно иметь хороший инструмент. Не надейтесь, что Вы сможете перочинным ножом разобрать батарейку. Точнее разобрать Вы ее сможете наверняка, но вот собрать - это наша следующая задача. Я пользовался таким, который показан на фото слева. Аналогичные можно купить в Чип & Дип по цене от 150 рублей.

Кроме указанного инструмента нам понадобится паяльник, припой, мультиметр, кислотный флюс, скотч, клей циакрин.

Если у Вас нет большей части указанного инструмента и приспособлений, заниматься восстановлением батареи экономически не выгодно.

Разборка батареи

1. Рассоединить элементы корпуса.

   Батарея сделана неразборной из очень тонкой пластмассы. Корпус состоит из двух крышек, соединяющихся с помощью защелок. Прочной она становится только в сборе с аккумуляторами будучи закрытой.

   Кроме передних защелок (со стороны разъема питания) все остальные защелки находятся внутри корпуса.

   Собственно говоря это самая сложная часть операции по разборке. Задача нанести как можно меньший урон элементам корпуса батареи.

   Я начал разъединение частей с видимых защелок, затем полностью удалил ножом защелки на месте синих стрелок, затем аккуратно рассоединил детали.

   Фотографии ниже и комментарии помогут Вам повторить это процесс. В конце концов ломать тоже интересно.





   	На фото показана конструкция защелки в левом верхнем углу батареи.
   	На следующем фото показано расположение защелок. Синими стрелками указано место, где я полностью удалил защелки. Будьте аккуратны в этом месте расположен контроллер заряда. Не повредите его.

2. Вытащить аккумуляторы и контроллер заряда-разряда
3. Отклеить защитный скоч
4. Отпаять провода контроллера от батареи в следующем порядке:


   • Ламель

   • Синий

   • Черный

   • Белый

5. Отклеить терморезистор от корпуса первого элемента питания
6. Рассоединить элементы батареи и отклеить картонные защитные кольца
7. Сохранить все комплектующие в коробочке

Поскольку сегодня мы больше ничего делать не будем, можно налить себе пивка.

P.S. Возможно меня ждет некоторое разочарование.

Fail 1. Есть основания полагать, что емкость батарей прошита в контроллере. Там же запоминаются текущие значения емкости и количество циклов заряд-разряд.
Для батареи, которой комплектуется ThinkPad x200s, данное предположение не подтвердилось. В процессе рекалибровки контроллер батареи, размещенный внутри ее корпуса, перезаписывает текущую емкость.

Fail 2. Крупные производители аккумуляторов, такие как Sanyo, Panasonic, Samsung, LG пока не выпускают элементов на 3800 mAh. Так что возможно, что это подделка.
Ну да ладно. Поживем - увидим. А пока ждем посылку с ебая.

Продолжение: x200s. Восстанавливаем батарею. Часть 2.
