Итак, заказанный мной 29 августа комплект элементов 18650 доставлен 10 сентября прямо на почту по указанному мной адресу. Никаких растаможиваний. Обычная посылка. Внутрь вложена бумажка с со словами о качестве от безымянного продавца из Гонк Конга 8-). Будем надеятся, что человек пославший мне батарейки понимает, что в этой бумажке написано.
Элементы аккуратно упакованы попарно в пластиковую термоусадку и обернуты полиэтиленовой упаковкой.
Распаковываем и собираем попарно. Отрицательные ламели спаиваем между собой, а положительные соединяем через резистор с сопротивлением 5-100 ом. Оставляем в таком состоянии элементы на срок не менее 4 часов. За это время потенциалы уравняются и можно будет элементы собирать в батарею.
Собираем батарею.
Собственно, здесь описывать нечего.
Поскольку некоторые защелки были удалены в процессе разборки, придется половинки корпуса склеить циакрином. Скорее всего второй разборки она не вынесет.
Калибровка.
Операцию выполнял с помощью штатных утилит Power Manager и Battery Maintenance от Lenovo. Вторая программа и осуществляет калибровку в цикле заряд-разряд-заряд.
Во время разрядки происходит измерение емкости батареи и перезапись новых значений во внутреннюю память контроллера. За один цикл калибровки контроллер не изменяет показатели более, чем на 20%. Поэтому, если емкость батареи до замены элементов была 50% от первоначальной, то потребуется 3 - 6 циклов перезарядки.

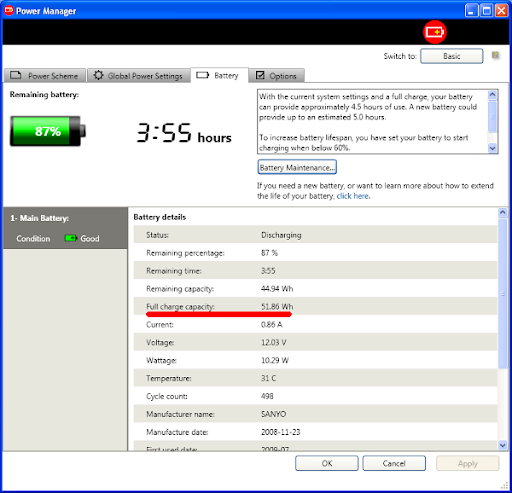

На скриншотах показана емкость, полученная мной после каждого калибровочного цикла.
Что я купил на ebay?
Это один из вопросов, ответ на который интересен. Пересчитаем общую емкость всей батареи в емкость одного элемента и посмотрим на сколько меня обманул китайский брат:
| № цикла | Ёмкость батареи, Wh | Ёмкость Элемента, mAh |
|---|---|---|
| 1 | 27,49 | 1270 |
| 2 | 32,91 | 1520 |
| 3 | 39,42 | 1830 |
| 4 | 47,25 | 2190 |
| 5 | 51,66 | 2390 |
| 6 | 51,86 | 2400 |
Под видом элементов 3800 mAh вороватые китайцы мне втюхали элементы на 2400 mAh. Даже с такими цифрами считаю результат положительным.
Выводы
- Восстановить батарею в домашних условиях вполне по силам.
- Козьма Прутков рулит. Если на батарейке написано самая крутая, а продает ее бомж Вася... в общем вы поняли.
Полезные ссылки- Texas Instruments BQ29330 Datasheet
- http://sbs-forum.org/
- http://www.powergood.com.ua/forum/index.php - Форум чела, который со знанием дела занимается ремонтом ноутбучных батарей. Много толковой инфы. Хороший ФАК.
- http://www.instructables.com/id/Increase-the-capacity-runtime-of-your-laptop-bat/ - инструкция по увеличению емкости батареи ноутбука. Люди прикручивают на скотче еще линию банок к штатной батарее. Выглядит смешно.
- http://www.linuxjournal.com/content/rebuilding-laptop-battery - Статья в LinuxJournal о замене элементов питания в батарее ThinkPad
- How to rebuild a Li-Ion battery pack - Статья содержит описание принципов работы, устройство и сравнение распространенных батарей и пошаговые инструкции замены элементов питания Fujitsu - Siemens Lifebook S-Series FPCBP25
- Refilling laptop batteries! in IBM Thinkpad X31 laptop
- Electroda.pl - Ветка по восстановлению батарей ноутбуков польского форума
- http://www.laptopservice.kiev.ua/repairs/113-battery-laptop.html - устройство батарей ноутбука
- http://activ.egain.ru/532_42_28_922_148_1206.html - Исследование ёмкости Li-ion аккумуляторов формфактора 18650
